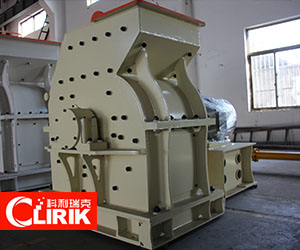

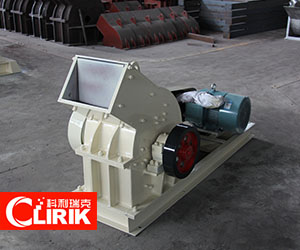

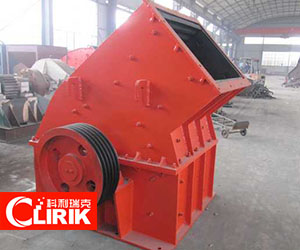

歐版錘式破碎機的結構：
1、機架部分：由側板、前箱組件、后箱焊件等組成。
2、偏心軸轉動部分：主要由動顎、偏心軸、軸承、軸承座、皮帶輪等組成。是傳遞動力的主要部分。
3、破碎腔工作部分：主要由定顎板、動顎板、側襯板、護板等組成，是破碎物料的工作零件。
4、保險裝置：由肘板、肘板座、彈簧、彈簧拉桿等組成，是破碎機在非正常情況下起保險作用的零件。
5、排料口調整裝置：該裝置用來調整排料口的大小尺寸，控制出料粒度。主要由調整固定斜塊、調整滑動斜塊、頂絲螺栓、滑塊鎖緊拉桿等組成。
歐版錘式破碎機主要是靠沖擊作用來破碎物料的。破碎過程大致是這樣的，物料進入破碎機中遭受到高速回轉的錘頭的沖擊而破碎，破碎了的物料從錘頭處獲得動能，從高速?zèng)_向架體內擋板，篩條，與此同時物料相互撞擊，遭到多次破碎，小于篩條之間隙的物料，從間隙中排出，個別較大的物料，在篩條上再次經錘頭的沖擊，研磨，擠壓而破碎，物料被錘頭從間隙中擠出從而獲得所需粒度的產品。
歐版錘式破碎機的性能特點：
1、工作錘頭，采用新工藝鑄造，具有耐磨、耐沖擊。
2、可據客戶要求，調節需要的粒度。
3、結構密封，解決了破碎車間的粉塵污染和機體漏灰問題。
4、整體設計造型美觀、結構緊湊。
5、易損件少，維修方便等優點，是升級換代產品。
技術參數：
| 型號Model | 轉子直徑 | 轉子長度 | 轉子速度(r/min) | 大進料粒度 | 出料粒度 | 處理能力(t/h) | 電機功率(KW) | 外型尺寸 |
|---|---|---|---|---|---|---|---|---|
| CM4008 | 750 | 800 | 800-1000 | <70 | 0-3 | 35-50 | 75 | 2130×1665×1610 |
| CM4012 | 900 | 1200 | 800-1000 | <90 | 0-3 | 75-90 | 90 | 2840×2100×2020 |
| CM4015 | 1150 | 1500 | 550-800 | <100 | 0-3 | 110-132 | 132 | 3720×2650×2540 |
